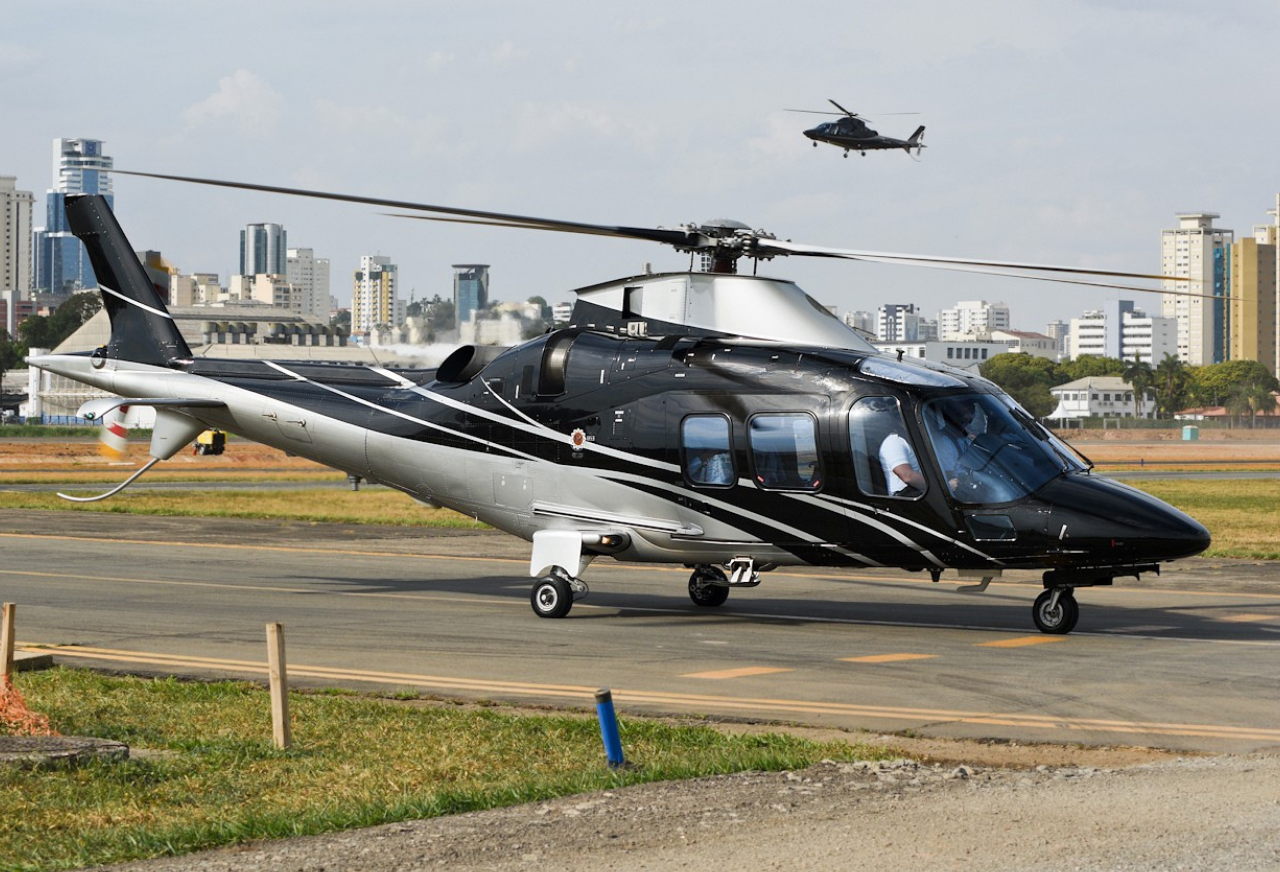

Os danos mais caros do A109 muitas vezes não começam no voo — começam no pátio. Quando se fala em dano estrutural em um helicóptero, a maioria das pessoas imagina logo um pouso duro, uma operação severa ou alguma falha em voo. Mas, no caso do Agusta A109, uma parte importante dos danos no trem de pouso nasce em um momento muito mais silencioso: a movimentação de solo.
E esse é justamente o problema.
A rotina de tirar a aeronave do hangar, reposicioná-la no pátio ou rebocá-la após o voo costuma ser tratada como algo simples. Só que, em helicópteros de alta performance e engenharia refinada como a família A109, esse é um dos momentos mais críticos da operação.
O trem de pouso do A109 foi projetado para absorver grandes cargas verticais, esforços dinâmicos de pouso e as exigências estruturais normais do voo. Mas isso não significa que ele tolere bem forças laterais, torções, choques horizontais ou movimentações de solo feitas fora da condição correta.
É exatamente aí que começam muitos dos danos que depois aparecem como manutenção cara, indisponibilidade da aeronave e perda de confiabilidade operacional.
O problema quase nunca é um grande erro. Normalmente, é a soma de pequenos abusos.
Na prática, o trem de pouso do A109 raramente se danifica por um único evento dramático. O mais comum é o dano começar por pequenas agressões repetidas no dia a dia.
Os erros mais comuns parecem pequenos:
· uma curva mais fechada do que deveria
· uma arrancada brusca do trator
· uma parada seca
· um início de reboque com a roda do nariz travada
· um amortecedor trabalhando fora da pressão ideal
· um equipamento de apoio inadequado
Separadamente, esses erros podem até parecer pequenos.
Mas, quando se repetem, passam a gerar fadiga prematura, deflexões anormais, sobrecarga em articulações e tensões estruturais que o sistema não foi concebido para receber de forma contínua.
É por isso que esse tipo de dano costuma surpreender. A aeronave voa, pousa, parece normal, mas já começou a acumular agressões no solo.
Por que isso acontece no A109?
A resposta está na lógica estrutural da aeronave.
O trem de pouso de todo helicóptero é concebido para resistir prioritariamente a esforços no eixo vertical. Durante o pouso, a energia é absorvida e dissipada dentro de uma faixa esperada pelo projeto. É para isso que o trem de pouso existe.
Na movimentação de solo, porém, a natureza da carga muda.
Em vez de receber principalmente força vertical, o conjunto passa a sofrer forças horizontais e laterais, com geração de torção, cisalhamento e momentos fletores. E a margem de tolerância para esse tipo de esforço é muito menor.
Em outras palavras: o A109 é estruturalmente robusto para aquilo que foi projetado para suportar em voo, mas pode se tornar vulnerável quando é mal conduzido no solo.
Quando o helicóptero é rebocado, o trem de pouso vira ponto de alavanca
Esse é um detalhe que muita gente subestima.
Durante o reboque, o ponto de acoplamento do equipamento de solo deixa de ser apenas um ponto de contato. Ele se transforma em um ponto direto de transferência de força.
Se houver excesso de tração, curva além do limite, desalinhamento ou geometria comprometida do trem, a carga vai diretamente para o conjunto da aeronave.
E aí começam os problemas: empenamento de componentes, danos no sistema de direção, ruptura de vedação, sobrecarga em articulações, desgaste prematuro e, em casos mais severos, transferência indevida de tensão para a estrutura inferior da fuselagem.
O mais traiçoeiro é que esse processo nem sempre gera uma quebra imediata. Muitas vezes, ele apenas encurta a vida útil do sistema e prepara uma falha futura.
Cenário clássico de dano: rebocar o A109 com a roda do nariz travada
Nos modelos da família A109 com trem triciclo retrátil, um dos pontos mais críticos é a condição da roda do nariz antes da movimentação.
Se a equipe de solo inicia o reboque sem que a trava de centralização tenha sido liberada corretamente, a força do trator passa a trabalhar contra o próprio mecanismo de travamento.
Na prática, a barra de reboque tenta esterçar sem que o trem de pouso esteja liberado para isso.
O resultado pode ser severo: esforço de cisalhamento acima do limite, dano ao mecanismo de direção, deformação do garfo da roda, ruptura de vedação e transferência de carga para a estrutura de fixação do conjunto.
Esse tipo de dano não nasce de um erro de pilotagem. Nasce de falha de coordenação entre piloto, mecânico e equipe de pista.
E justamente por isso ele é tão comum quanto evitável.
Barra de reboque e rebocador remoto não trabalham da mesma forma
Esse é um ponto importante, porque muita confusão operacional nasce justamente da tentativa de aplicar a mesma lógica a equipamentos completamente diferentes.
Quando a movimentação do A109 é feita com barra de reboque, é imprescindível que a condição do trem de pouso esteja compatível com esse tipo de manobra. Se houver esterçamento imposto pela barra, a roda do nariz precisa estar na configuração liberada para permitir esse movimento com segurança. Caso contrário, a força será descarregada diretamente contra o mecanismo de direção e seus limites estruturais.
Já no caso dos rebocadores remotos mais avançados, com platô giratório, a lógica pode ser diferente. Nesses sistemas, a roda do nariz fica apoiada sobre um berço ou plataforma, enquanto o robô pivota livremente para direcionar a aeronave. Isso reduz drasticamente a tendência de aplicar esforço excedente de giro diretamente no trem de pouso.
Na prática, dependendo da configuração operacional do equipamento, o helicóptero pode até ser movimentado com a roda mantida centrada, desde que o platô permaneça em livre giro e a mudança de direção aconteça no próprio rebocador — e não pela imposição de torção ao trem da aeronave.
Da mesma forma, se o trem estiver destravado, o platô em livre giro continua sendo uma solução segura, pois permite que a roda do helicóptero acompanhe naturalmente a direção da força aplicada, girando apenas até o limite de angulação previsto para o trem de pouso. Com isso, o movimento ocorre sem transferir carga excedente de esterçamento para a estrutura, justamente porque o platô permanece livre para girar e não impõe torção indevida ao conjunto.
O ponto central é simples: não existe regra única fora do contexto do equipamento utilizado. O procedimento seguro depende da combinação entre configuração do trem, tipo de rebocador e treinamento adequado.
Naturalmente, qualquer movimentação deve sempre respeitar o manual da aeronave, os limites do fabricante e o procedimento padronizado do operador.
Outro agressor silencioso: girar além do limite
Existe ainda um segundo cenário clássico: o excesso de giro da roda do nariz.
Na prática, isso acontece quando o helicóptero é esterçado além do ângulo previsto pelo projeto, geralmente em manobras apertadas de hangar ou de reposicionamento.
Quando isso ocorre, o esforço deixa de ser absorvido dentro da faixa normal de operação e começa a bater contra os limites mecânicos do próprio sistema.
Uma curva mal conduzida, que parece simples para quem está no trator, pode transferir torção diretamente para o conjunto do trem de pouso e para os pontos de fixação estruturais.
É exatamente esse tipo de abuso que, repetido ao longo do tempo, transforma uma movimentação rotineira em custo alto de manutenção.
O amortecedor despressurizado é um dos maiores inimigos da operação de solo
Se existe um agressor invisível nesse processo, é a despressurização dos amortecedores óleo-pneumáticos.
Tratorar um A109 com o trem "baixo", seja por deficiência de nitrogênio, seja por perda de fluido, muda completamente a geometria do sistema.
E isso tem um efeito direto: as tesouras passam a trabalhar em ângulos anormais, o curso útil de absorção diminui e a capacidade de amortecer irregularidades do solo cai drasticamente.
A partir daí, qualquer ressalto no pátio, trilho de portão, qualquer transição de piso, qualquer curva mais seca ou qualquer frenagem mais abrupta pode gerar pancadas que antes seriam absorvidas e agora passam a ser transferidas para a estrutura.
É por isso que muitos danos em trem de pouso não surgem depois de um "grande evento". Eles surgem porque a aeronave foi movimentada por vezes na condição errada.
Não basta treinar a equipe. É preciso usar o equipamento certo.
Esse ponto é fundamental.
A prevenção de danos no trem de pouso do A109 não depende apenas de disciplina operacional. Ela também depende da qualidade da engenharia do equipamento de apoio em solo.
Uma barra de reboque improvisada, sem fusível mecânico de segurança, com comprimento diferente do previsto em projeto ou de qualquer forma inadequada para o modelo pode transformar toda a força do trator em carga direta sobre a aeronave.
Ou seja: em vez de proteger, ela agride.
O conceito correto é justamente o oposto. O equipamento de apoio deve funcionar como uma barreira de proteção. Em uma situação de esforço anormal, ele precisa "falhar" antes que o dano chegue ao helicóptero.
Por que o conceito de fusível mecânico faz tanto sentido no A109
No caso do A109, essa lógica fica ainda mais clara em equipamentos desenvolvidos especificamente para a aeronave.
A AEROMOB apresenta o FORKMOB para Agusta A109 como um towbar para esse helicóptero, com sistema de absorção de solavanco e dupla proteção por fusível mecânico para esforços de angulação e tração.
Na prática, isso significa que, se houver aplicação de força lateral perigosa, torção excessiva ou tentativa de movimentação em condição inadequada, o sistema de proteção do equipamento rompe antes que a carga seja transferida de forma destrutiva para o trem de pouso do helicóptero.
Esse tipo de solução muda a lógica da operação.
Em vez de transformar a aeronave em peça de sacrifício, o risco fica concentrado em um componente controlado, previsível e substituível do próprio equipamento de solo.
E esse é exatamente o tipo de detalhe que separa uma operação profissional de uma operação que acumula custo sem perceber.
Quando a operação pede algo ainda mais sofisticado
Além das barras de reboque, existe um nível acima de solução para certas operações de solo: os rebocadores remotos com controle mais avançado.
No site da AEROMOB, o AEROTANK é apresentado como um rebocador remoto para aeronaves, certificado para mover aeronaves de até 10 toneladas, com capacidade de tração em piso liso molhado, além da capacidade de operação em pisos danificados.
Dentro de uma operação bem estruturada, esse tipo de rebocador agrega dois ganhos importantes: reduz a dependência de esforço manual e melhora o controle da geometria da manobra, especialmente em ambientes confinados, onde arrancadas bruscas, correções tardias e esterçamentos excessivos costumam acontecer com mais frequência.
Mais do que praticidade, isso significa previsibilidade. E, em movimentação de solo, previsibilidade quase sempre significa redução de risco operacional.
Por isso, o AEROTANK pode ser descrito com mais precisão como uma das opções mais avançadas e seguras disponíveis hoje para movimentação de aeronaves em solo.
Antes de abandonar a cabine: qual condição é mais segura?
Esse é um ponto operacional importante e que merece padronização.
Quando a movimentação é feita com garfo ou barra de reboque, é essencial que o equipamento possua sistema fusível. Isso porque, se o trem estiver destravado e houver excesso de angulação, ou se o trem estiver travado desde o início da manobra, o fusível mecânico atua como proteção, rompendo antes que a carga danifique a aeronave.
Quando a movimentação é feita com rebocadores avançados, a lógica depende da forma como o platô é operado.
· Se a movimentação for iniciada com o trem travado na posição central: o operador deve manter o platô em livre giro para que a mudança de direção aconteça no robô, preservando o alinhamento do trem.
· Se o trem não estiver travado: o platô também pode permanecer em livre giro, permitindo que a roda acompanhe a direção da força sem receber esforço excedente.
· Também pode haver operação com platô travado: desde que a angulação máxima de pivotamento do trem de pouso da aeronave seja rigorosamente respeitada.
Na prática, a condição de trem destravado antes do piloto abandonar a cabine tende a ser uma alternativa potencialmente mais segura em vários cenários, justamente porque reduz o risco de iniciar a movimentação com esterçamento imposto contra um sistema rigidamente travado.
Mas o ponto decisivo é este: a condição mais segura não é a "preferida" da equipe — é a condição compatível com o equipamento utilizado e com o procedimento padronizado da operação.
O erro mais caro é tratar a movimentação de solo como um detalhe operacional
Esse talvez seja o ponto mais importante de todo o artigo.
A movimentação de solo não é uma etapa menor da operação. Ela faz parte direta da preservação estrutural da aeronave.
Quando mal executada, pode gerar manutenção corretiva cara, indisponibilidade, perda de valor patrimonial e até comprometer a confiança no helicóptero para a próxima missão.
No fim, a pergunta correta não é apenas como mover o A109.
A pergunta correta é: como movimentar o A109 sem gerar um dano estrutural invisível que só vai aparecer depois?
E a resposta passa por definição de procedimento padrão, treinamento de equipe e, principalmente, equipamento adequado.
O que realmente reduz o risco de dano no trem de pouso do A109
A proteção real do A109 no solo depende de alguns pilares muito claros.
Depende de coordenação absoluta entre piloto, mecânico e equipe de pista.
Depende da verificação correta da condição do sistema do trem de pouso antes de qualquer movimentação.
Depende do respeito rigoroso aos limites de esterçamento.
Depende da conferência do estado dos amortecedores.
E depende, principalmente, do uso de equipamento de apoio projetado para proteger a aeronave — e não simplesmente rebocá-la a qualquer custo e risco de dano.
Conhecimento e decisões operacionais como essas são o que realmente reduzem o risco operacional.
Conclusão: o A109 não é frágil. Mas exige respeito técnico absoluto no solo.
O trem de pouso do A109 não se danifica porque a aeronave é fraca. Ele se danifica porque é um conjunto sofisticado, com engenharia de alto nível, otimizado para uma missão específica e que exige que a movimentação de solo seja tratada com o mesmo rigor técnico que se espera de uma operação de voo.
Esse é o ponto central.
Quem entende helicóptero de verdade sabe que preservar a aeronave não começa na manutenção e não termina no pouso. Começa na forma como ela é tratada no solo, metro por metro, curva por curva, reboque por reboque, antes mesmo de chegar no heliponto para uma decolagem ou na oficina para uma manutenção.
Conhecer os limites operacionais do modelo, respeitar a condição correta de movimentação e utilizar o equipamento adequado não é apenas uma forma de evitar gasto. É uma forma de proteger segurança operacional, integridade estrutural, disponibilidade da aeronave e valor patrimonial.
E, no caso do A109, isso faz toda a diferença.
